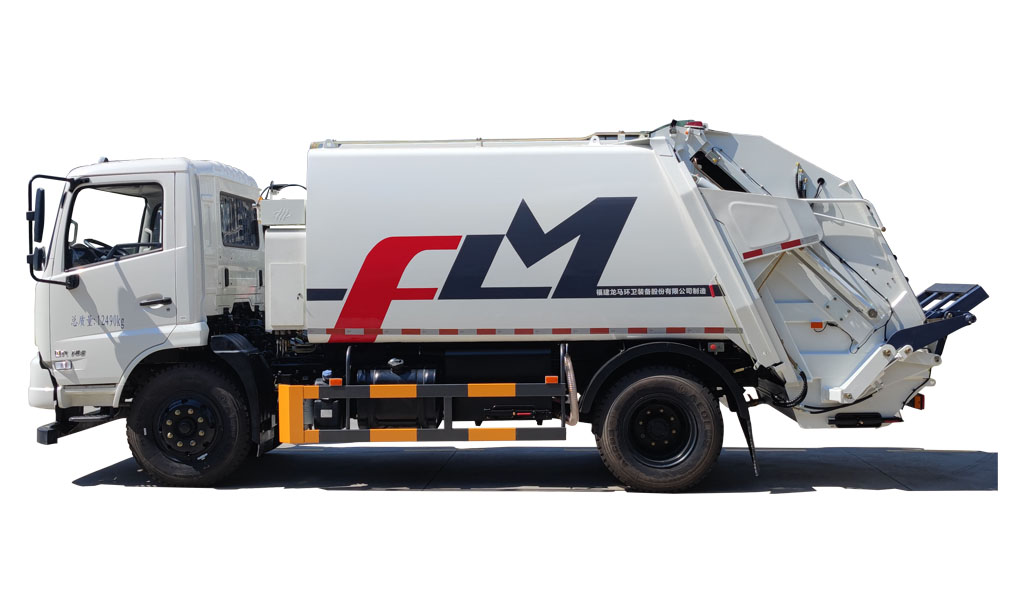

FLM5121ZYSDF6K

该车功能多样，造型美观大方，有高效、环保、可靠的优越性能。

本产品采用控制器智能化控制系统，在驾驶室内即可集中控制。具备自动、手动双套操纵方式，能在驾驶室、车辆中部、车辆后部等一体多位控制垃圾车作业，方便高效。并预留有无线遥控操作的接口。配有双向压缩功能，压缩效率高、垃圾装载量大。卸载时，填料器举升到位后，刮板、滑板自动实现一次循环，将残留在填料器内的垃圾清除干净。配置大容量污水箱，有效防止因污水泄漏而造成的二次污染。

根据用户需求，配装各类应用范围广的垃圾车提桶、翻斗装置。精心设计了方便安装及使用寿命长的提升支座装置、效率高及应用广的提桶机构凸轮夹紧装置，为配置多种提升装置提供了可能。

二、主要结构及性能特点

1、底盘

底盘。采用东风商用车有限公司生产的DFH1120B4型二类汽车底盘改装，动力强劲，承载能力强。

发动机。采用东风康明斯发动机有限公司D4.0NS6B185柴油发动机，额定功率136kw，额定转速2400r/min，排放达到国六标准。

2、垃圾箱

垃圾箱有效容积10.5m³。箱体容积大，工作可靠。垃圾箱等主要部件采用上海宝钢产B480GNQR高强度耐候钢板制作，并采用弧形设计，简洁美观，有效容积大，整体结构性能突出，抗冲击性能强。采用日本技术高强度的U形整体成型桁架槽，作为垃圾推板的活动导轨，受压能力强，抗变形能力好。

垃圾箱内装有推板机构，可沿侧面的导轨滑动，其作用有三：a、倾倒垃圾时将垃圾推卸出垃圾箱；b、封闭垃圾箱前端；c、对垃圾箱的垃圾进行反向压缩，提高垃圾压实度。

3、污水箱

污水箱共三处，箱体底部左、右污水箱容积均为235L，填料器底部污水箱容积为310L。结合导流式污水收集装置，可将填料器与垃圾箱体之间因密封胶条失效而渗漏的污水引流至专用污水收集箱中，并装有灵活可靠、调节方便的污水箱清理门密封装置，有效防止因污水泄漏而造成的二次污染。

4、填料器

填料器由装料斗、刮板、滑板、固定板等部件组成，用于完成垃圾破碎、压实并将密实的垃圾压入垃圾箱内。填料口有效容积为1.1m³，压填工作循环时间不高于17s，垃圾压缩密度在0.65-0.8 t/m³之间，最大破碎压缩力162kN。

装载垃圾时，推板先推出到位，然后开始装载垃圾，由于推板机构的油缸有一定背压，而产生推板缩回阻力，只有垃圾的挤压力大于推板的阻力时，推板才会缩回，垃圾才能进入垃圾箱，故垃圾从填料器进入垃圾箱时便得到初步压实，分布均匀。垃圾连续装载，使推板不断缩回到位，在此过程中垃圾被进一步压实。

5、提升机构

根据用户需求，配装各类应用范围广的垃圾车提桶和提斗装置，包括240L提桶机构、240L带称重提升机构、330L提铁桶机构、240L兼容330L提桶机构、240L兼容660L提桶机构、240L兼容330L兼容660L提桶机构、翻斗提升机构、提桶兼容翻斗机构等。

三、产品主要技术参数

底盘型号：DFH1120B4

底盘生产企业：东风商用车有限公司

排放标准：国Ⅵ

发动机型号：D4.0NS6B185

最大净功率/转速（kw/（r/min））：131/2400

额定功率/转速（kw/（r/min））：136/2400

排量（ml）：4000

最大扭矩/转速（N.m/（r/min））：700/1300

总质量(kg)：12490

整备质量(kg)：8700/8410/8880

额定载质量(kg)：3595/3885/3415

外形尺寸(长×宽×高)(mm)：

翻桶装置：8030×2450×2970

无装置：7555×2450×2970

翻斗装置：7850×2450×2970

前悬/后悬（mm）：1445/2460，1445/2310

接近角/离去角（°）：14/15

最高车速(km/h)：89

轴距（mm）：3800

投料口（填料器）容积(m³)：1.1

投料口（填料器）入口宽度(mm)：1870

投料口（填料器）入口高度（空载）(mm)：≤1280

压缩方式：双向压缩

压填工作循环时间（s）：≤17

卸料工作循环时间（s）：≤50

提升工作循环时间（s）：≤11

垃圾箱有效容积(m³)：10.5

污水箱容积(L)：780=前(左、右)（235+235）+后310

垃圾压缩密度(t/m3)：0.65-0.8

最大破碎压缩力(kN)：162

最大推卸力(kN)：187

液压系统工作压力(MPa)：21

驾驶室内温度调节：配原厂冷暖空调
